Antena de montaje permanente Shockwave
CDMA 450-470 MHz
Máxima eficiencia superior al 45 %
Resistente al agua (IP67)
1 m CFD/TGC-200 SMA(M)
Altura: 79 mm; diámetro: 42 mm
Compatible con FirstNet
Cumple con las normativas RoHS y REACH
Shockwave TLS.20, antena terminal de 450-470 MHz, 1 m, CFD/TGC-200, SMA(M)
TLS.20.105111
TLS.20.105111
Shockwave TLS.20, antena terminal de 450-470 MHz, 1 m, CFD/TGC-200, SMA(M)
Resumen

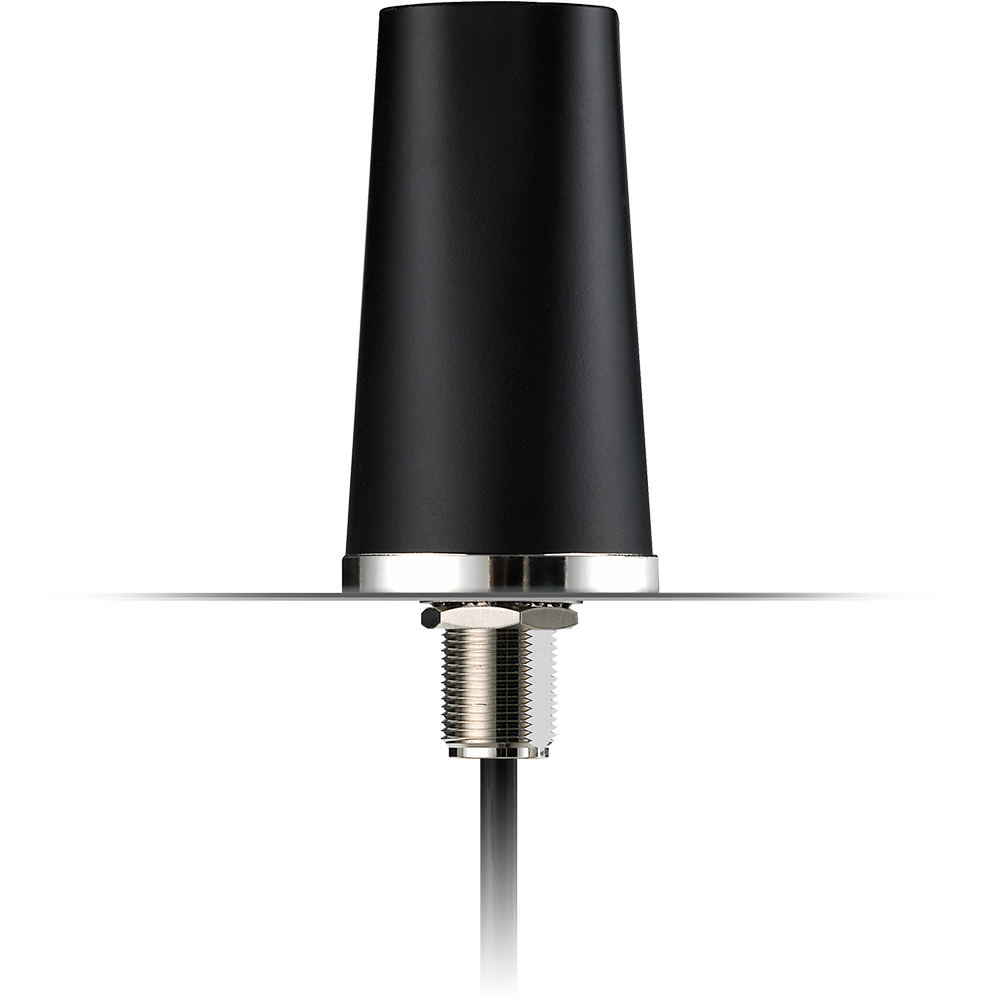

La Shockwave TLS.20.105111 es una antena externa, resistente desde el punto de vista mecánico e impermeable, que funciona en la banda de 450-470 MHz y cuenta con 1 metro de cable CFD/TGC-200 de baja pérdida y un conector SMA(M). Ha sido diseñada para utilizarse sobre un plano de tierra.
Algunas aplicaciones habituales son, por ejemplo:
- Seguridad pública
- Contadores inteligentes
- Redes en malla
- Transporte
La antena tiene una eficiencia superior al 45 % y una ganancia máxima de -0,71 dBi en CDMA 450-470 MHz sobre un plano de tierra de 30 × 30 cm. Sus diagramas de radiación estables en ángulos bajos proporcionan una ganancia constante en el plano horizontal, lo que significa que es especialmente adecuada para redes en malla o puntos de acceso. Una lengüeta de encaje exclusiva en la base de la antena permite utilizar una llave para fijar firmemente la antena en su ubicación de montaje mientras se aprieta la tuerca situada debajo del panel metálico. Las juntas tóricas impermeables situadas alrededor de la base inferior evitan que el agua se filtre por debajo de la antena. La antena TLS.20 cuenta con la clasificación IP67 de resistencia al agua frente a chorros de agua a alta presión en entornos de limpieza comercial, lo que la convierte en la opción ideal para aplicaciones de 450-470 MHz en entornos exteriores adversos.
Especificaciones técnicas
| Nombre | Valor |
|---|---|
| Tecnología | Antenas externas, ISM/LoRA |
| Índice de protección IP | IP67 |
| Impedancia | 50 |
| Temperatura mínima de funcionamiento (℃) | -40 |
| Temperatura máxima de funcionamiento (℃) | 85 |
| Tipo de montaje | Tornillo |
| Estilo de finalización | Conector |
| Tipo de conector | SMA |
| Longitud (mm) | 41.06 |
| Ancho (mm) | 42 |
| Altura (mm) | 79.45 |
| Tipo de cable | TGC-200 |
| Tipo de cuerpo del conector | Straight |
| Rango de frecuencias | 450 MHz - 470 MHz |
| Polaridad del conector | Normal |
| Longitud del cable (mm) | 1000 |
| VSWR | 2:1 |
| Peso (g) | 205 |
| RoHS | Sí |
| Ganancia (máx.) | -1.19 |
