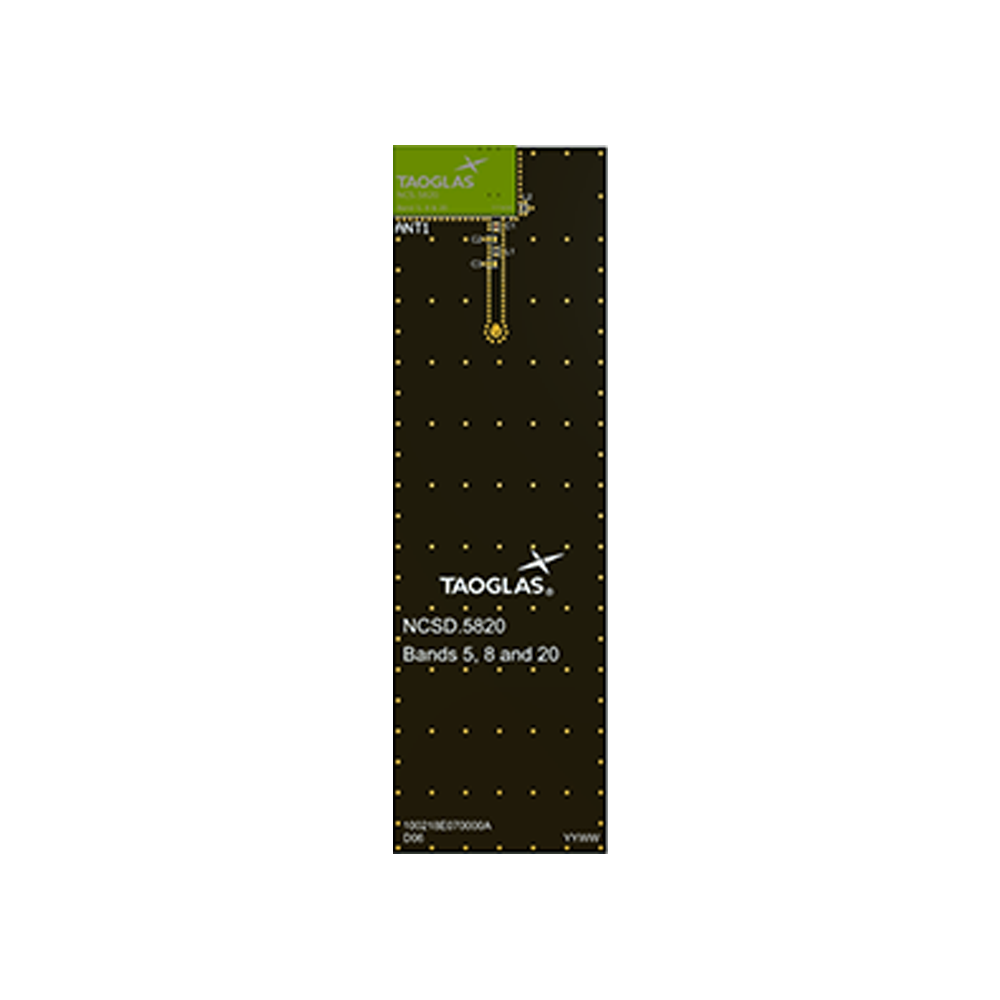

Placa de evaluación para NCS.5820 – Antena Extensis NB-IoT en placa de circuito impreso FR4 para las bandas 5, 8 y 20

Placa de evaluación para NCS.5820: antena NB-IoT en PCB FR4 para las bandas 5, 8 y 20

La evolución de la conectividad del IoT ha puesto de manifiesto la necesidad urgente de disponer de una forma de conectar miles de dispositivos con un bajo consumo energético. La serie NCS de Extensis, compuesta por antenas integradas NB-IoT, ofrece las antenas de menor tamaño del mercado para dar respuesta a esta demanda.

Esta referencia, la NCS.5820, es compatible con las bandas 5 (824-894 MHz), 8 (880-960 MHz) y 20 (791-862 MHz) y ofrece una excelente eficiencia a la hora de proporcionar cobertura global de NB-IoT. Esta antena permitirá al fabricante del dispositivo disfrutar de movilidad entre todas las bandas, de modo que el dispositivo pueda utilizarse en más de una región con más de un operador. Por el contrario, una antena que solo cubra una banda tendrá menor movilidad y no será adecuada para la itinerancia internacional a través de redes de área amplia de baja potencia.

Con una altura de perfil ultrabajo de 1,6 mm y unas dimensiones de tan solo 11 x 20 mm, la antena de montaje en superficie puede integrarse fácilmente incluso en los dispositivos más pequeños. Permite a los diseñadores de dispositivos aprovechar todas las ventajas de la tecnología NB-IoT, entre las que se incluyen un menor consumo energético y una mayor duración de la batería; una mayor capacidad del sistema y eficiencia del espectro; y una cobertura ampliada tanto en entornos rurales como en interiores muy profundos, todo ello con un factor de forma muy reducido. Para realizar pruebas, se puede suministrar en la placa de evaluación NCSD.5820; véase la sección 5.2. Entre las aplicaciones típicas se incluyen la monitorización remota y los contadores inteligentes, los dispositivos de red, las ciudades y edificios inteligentes, la automatización de la fabricación, la agricultura y el medio ambiente, así como el seguimiento de activos.
